數控機床對刀儀是一種高精度的測量設備，其核心部件通常包括一個高精度的開關(測頭)、一個高硬度且高耐磨的硬質合金四面體(對刀探針)以及一個信號傳輸接口器。對刀儀的工作原理及具體對刀步驟如下：
一、對刀儀的工作原理
四面體探針用于與刀具接觸，并通過安裝在其下的撓性支撐桿將力傳遞至高精度開關。當?shù)都庥|動對刀儀上四面探針的對應平面，并通過撓性支撐桿擺動觸發了高精度開關傳感器后，開關會立即通知系統鎖定該進給軸的運動。此時，數控系統中記憶該進給軸實際位置的計數器會讀出該軸停止的準確位置，通過機床、對刀儀兩者之間相對關系的自動換算，即可確定該軸刀具的刀尖或直徑的初始刀具偏置值。
二、對刀的具體步驟
機床坐標系與對刀儀固定坐標的建立：
機床各直線運動軸返回各自的機械參考點后，機床坐標系和對刀儀固定坐標之間的相對位置關系便建立起了具體的數值。不同規格的對刀儀應設置不同的固定坐標值。
刀具與對刀儀的接觸：

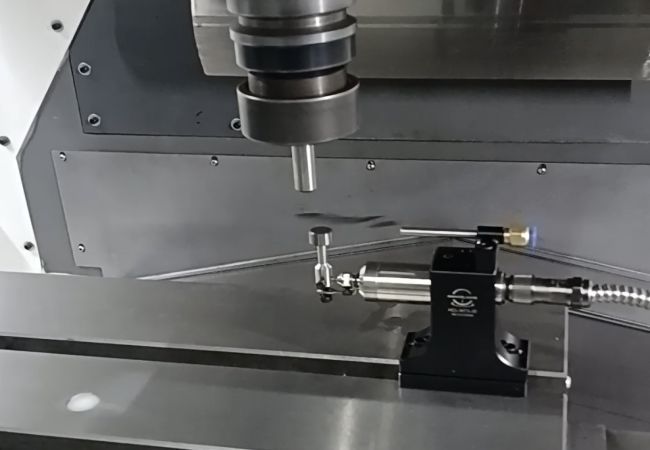

使用自動編程控制或手動控制方式操作對刀儀，移動刀具沿所選定的某個軸，使刀尖(或動力回轉刀具的外徑)靠向并觸動對刀儀上四面探針的對應平面。
刀具偏置值的確定：
系統讀出刀具停止的準確位置后，通過機床、對刀儀之間相對關系的自動換算，確定刀具的初始偏置值。若更換新刀具，重新對刀后獲得的偏置值即為該刀具新的初始偏置值。
三、對刀儀的使用注意事項
對刀前，請確保測試棒已校正數據，直徑跳動允差在0.02mm以內。

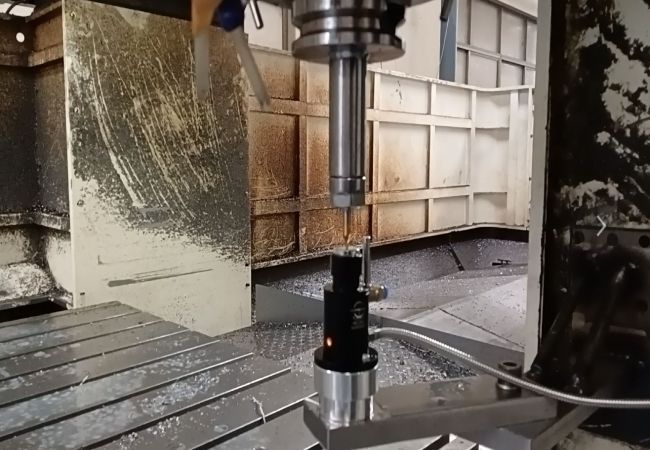

對刀時，刀具與對刀儀接觸面必須垂直，并且垂直向下與接觸面接觸，接觸速度應控制在一定范圍內(如50~200mm/min)，以避免損壞對刀儀或刀具。
對刀結束后，必須垂直提刀離開接觸面，不可以橫向移動。
數控機床對刀儀通過高精度的測量和計算，能夠?qū)崿F(xiàn)對刀具偏置值的準確確定，從而確保加工的精度和效率。在實際應用中，弘匠科技建議操作人員應嚴格遵守對刀儀的操作規程和注意事項，以確保對刀過程的順利進行和對刀結果的準確性。
